Часто задаваемые вопросы о клапанной системе ES05

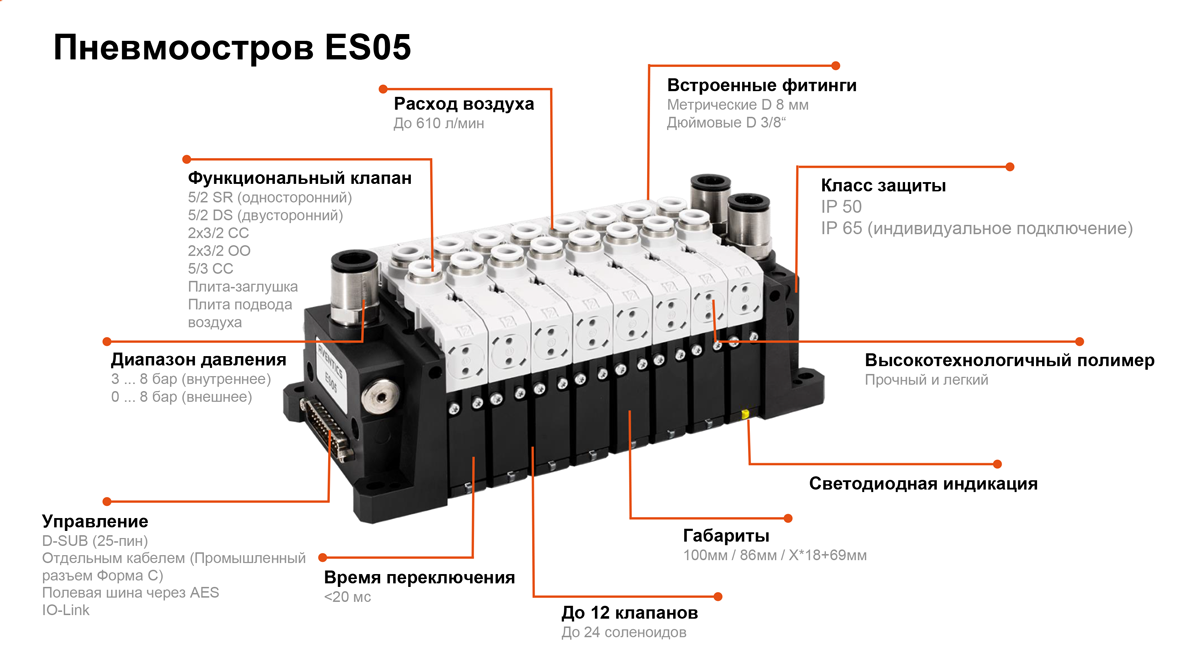

Строение пневмоострова

Общие вопросы о клапанных системах

Что такое клапанная система? Что такое пневмоостров?

Термин "клапанная система" или "пневмоостров" обозначает группу пневмораспределителей, объединенных в единый блок. Такая компоновка позволяет использовать централизованный подвод и сброс сжатого воздуха, а также, в ряде случаев, централизованное управление клапанами. На практике это означает, что все клапаны в системе подключены к магистрали сжатого воздуха всего одним соединением, а не индивидуальными линиями.

Управление клапанами пневмоострова в зависимости от выбранной конфигурации также может осуществляться через один общий кабель или интерфейс полевой шины. Однако, в ряде случаев, возможно использование индивидуального электрического подключения каждого клапана через разъем, или комбинированное подключение.


Каковы преимущества клапанной системы перед использованием нескольких индивидуальных пневмораспределителей?

  • Готовая система в сборе, протестированная на работоспособность электрических и пневматических подключений.
  • Единый централизованный подвод сжатого воздуха ко всем клапанам.
  • Единая линия электрического управления.
  • Значительное упрощение установки, сборки и ввода системы в эксплуатацию.
  • Уменьшение количества подведенных пневмотрубок и электрических кабелей, что уменьшает затраты на разъемы, кабели, трубки и фитинги.
  • Компактность - значительное уменьшение необходимого пространства в шкафу управления.
  • Заметное увеличение энергоэффективности и экономия сжатого воздуха.
  • Упрощение обслуживания и сокращение эксплуатационных затрат.


Преимущества и особенности клапанной системы ES05 от AVENTICS

Качество и низкая стоимость редко идут рука об руку. В чем подвох?

Подвоха нет. Система ES05 от AVENTICS разработана с целью предоставить пользователю продукт, максимально эффективный с точки зрения соотношения цена/качество для использования в относительно несложных задачах пневматики. В то время, как наши передовые серии пневмораспределителей, такие как, TC, AV и HF, рассчитаны на использование в тяжелых задачах с сотнями и тысячами переключений в минуту, они имеют достаточно высокую стоимость и при этом избыточный ресурс наработки на отказ для использования в простых применениях, что зачастую делает их не самым эффективным выбором с точки зрения начальных затрат.

ES05, в свою очередь, изначально предполагает использование в задачах с числом срабатываний до 60 раз в минуту.

При этом в серии ES05 использован ряд технических решений, ноу-хау и высокотехнологичных материалов её старших "собратьев", что является значимым преимуществом при прямом сравнении с продукцией производителей низшего ценового диапазона.

Кроме того, в то время, как вышеназванные серии более требовательны к качеству подготовки сжатого воздуха (величина частиц <5 мкм), ES05 будет бесперебойно работать с воздухом с максимальной величиной частиц до 40 мкм, что позволит снизить расходы на блоки подготовки воздуха.


Основные преимущества ES05 перед другими клапанными системами.

Гибкость.

  • Модульная система значительно упрощает последующую самостоятельную модификацию пневмоострова конечным пользователем.
  • Минимальный срок поставки со склада центра дистрибьюции в России с доставкой в регионы.
  • Бесплатное программное обеспечение позволяет легко и быстро сконфигурировать пневмоостров и получить CAD-модели и документацию на изделие.

Качество.

  • Высокое качество используемых в конструкции материалов.
  • AVENTICS - бренд с более чем вековым опытом разработки и производства пневматических решений.
  • Несмотря на невысокую стоимость, экономия достигается путем оптимизации косвенных затрат еще на стадии разработки, а не в ущерб конечному продукту.
  • Система спроектирована таким образом, чтобы практически полностью исключить ошибки пользователя при самостоятельной сборке или переконфигугировании пневмоострова.

Низкая цена.

  • На 30-40% дешевле систем более высокого ценового диапазона.
  • Минимальная стоимость расширения системы.
  • Минимальная стоимость ремонта благодаря невысокой цене функциональных клапанов.

Вопросы эксплуатации клапанной системы ES05

Можно ли использовать продукты ES05 в задачах с большим числом переключений одного клапана, чем 60 раз в минуту?

В разумных пределах увеличение нагрузки не приведет к значительному сокращению срока службы всей системы. Однако следует принимать во внимание, что возможен ускоренный износ тех функциональных клапанов, которые работают в режиме постоянной перегрузки. В этом случае мы рекомендуем иметь хотя бы минимальный запас соответствующих моделей функциональных клапанов для быстрой замены.

Также, в случае использования пневмоострова, рекомендуется располагать на нем клапаны таким образом, чтобы избегать установки вплотную друг к другу более чем двух клапанов, работающих в непрерывном режиме. Невыполнение этого требования может привести к локальному перегреву и появлению утечек.

Почему все выходные рабочие порты ES05 оснащены фитингами на трубку ∅8 мм? Что делать если требуется использовать трубки меньшего диаметра?

Это продиктовано необходимостью снижения затрат для того, чтобы предоставить потребителю минимальную цену продукта без снижения параметра максимального расхода воздуха.

Вы можете использовать различные переходники, предлагаемые в качестве аксессуаров к серии ES05 для использования трубок других диаметров. Перейти в каталог...

В каких случаях требуется обеспечить дополнительный подвод воздуха к пневмоострову?

Как правило, если большинство клапанов в системе работают близко к максимальной производительности, мы рекомендуем устанавливать плиту дополнительного подвода воздуха через каждые 5 функциональных клапанов.

Используйте плиту арт. R422102622, которую можно приобрести в интернет-магазине.

Все базовые плиты пневмоостровов ES05 сдвоенные. Могу ли я заказать систему с нечетным числом клапанов?

Да, это возможно. Вам потребуется заглушить одно из посадочных мест заглушкой арт. R422102587 или плитой подвода воздуха арт. R422102622

В качестве альтернативы Вы можете установить дополнительный функциональный клапан по своему выбору и установить заглушки в его порты. Это удобно в случае, когда существует потенциальная возможность, что систему потребуется расширить. Вы также можете использовать лишний клапан в качестве запасного.

Стоимость клапана соизмерима со стоимостью специальных плит.

Можно ли использовать клапаны серии ES05 при работе с вакуумом?

Нет. Система ES05 не предназначена для работы с отрицательным давлением. Пилотные клапаны системы работают при давлении 3 бара при внутреннем подводе к ним давления и при 0 бар при внешнем подводе давления.

Мне требуется подключить к одному или нескольким клапанам пневмоострова ES05 свободный выхлоп воздуха. Допускается ли это?

Да. Для этого Вам потребуется перевести пневмоостров в режим внешнего подвода давления к пилотным клапанам. Эта процедура проста и подробно описана в руководстве пользователя. Вы можете как заранее сконфигурировать пневмоостров с данной опцией, так и изменить эту установку позднее для любого пневмоострова ES05.

Могу ли я самостоятельно собрать пневмоостров ES05 из компонентов для досборки? Как в этом случае осуществляется гарантийное обслуживание?

Да. Если по каким-либо причинам Вам удобнее самостоятельно собрать пневмоостров, Вы можете заказать отдельные компоненты с нашего склада. Следуйте действиям, описанным в инструкции пользователя в части сборки и тестирования клапанной системы.

Гарантия в этом случае распространяется только на отдельные компоненты. Производитель не несет ответственности за повреждения, возникшие вследствии нарушения технологии сборочного процесса.

Для серийной сборки пневмоостровов необходимо использовать специальное оборудование для монтажа и испытаний.
